1 引言

   在航空航天产业快速发展的背景下，飞行器向高机动性、高可靠性、高智能化方向迭代，对电气系统的性能要求不断提升。航空线缆组件作为电气系统的“神经与血管”，广泛分布于机身、机翼、发动机舱等关键部位，需在极端温度（-65℃～+260℃）、强振动、高电磁干扰、湿热 盐雾、高空低气压等严苛环境下长期稳定服役，其设计合理性与工艺精密性直接关系到飞行安全。据统计，航空电气系统故障中，约30%与线缆组件设计缺陷、工艺不当或材料老化相关，因此，优化线缆组件设计、提升线缆组件产品制造工艺水平，成为保障飞行器可靠性、降低维护成本的核心任务。

   线缆组件是一组线、缆、连接器及附件的装配组合，通常由电连接器、尾部附件、电线电缆、屏蔽及外护套、其他零部件等组成，线缆组件设计采用一定的工艺方法将其组合成一个整体，从而实现设备和设备之间、仪器和仪器之间的电流和电信号的传输。线缆组件产品经加工、整理、排列后能作为一个独立的部件进行安装或拆卸。一般情况下，航空设备整机的所有布线，都可以由若干个线缆组件组装而成，因此，线缆组件是整机设备互连系统中最基本的组成单元，也是整机线缆互连设计技术的核心。

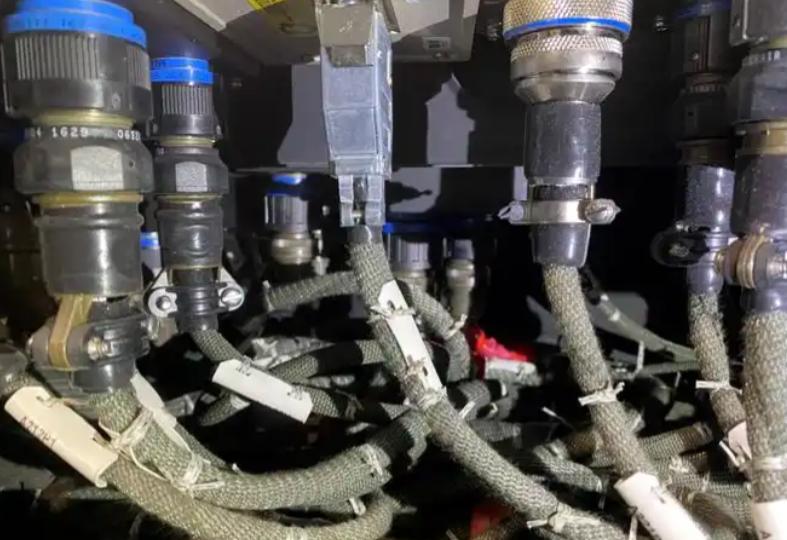

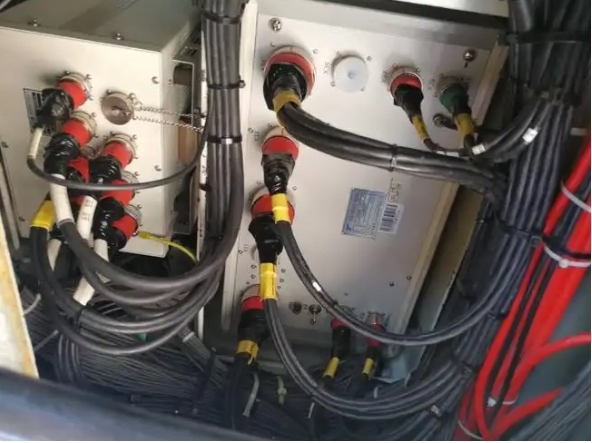

线缆组件安装图示

2 航空线缆组件设计技术

   航空线缆组件设计以“环境适配、安全冗余、电磁兼容、轻量化、易维护”为核心准则，需结合飞行器的服役环境、电气性能要求，统筹材料选型、结构设计、电磁兼容设计等多个环节，确保组件在全生命周期内的可靠性与稳定性。线缆组件设计过程需严格遵循相关行业标准，如美军标《SAE AS22759 航空电线通用规范》、《SAE AS50881 航空线束设计与安装》、中国航空标准 《GJB 1215A-2005 射频电缆组件通用规范》、《HB 8570-2020 航空电线试验方法》、《HB 6438-2021 航空产品线束加工通用要求》等。

2.1 材料选型设计

   材料选型是航空线缆组件设计的基础，直接决定组件的耐温、耐环境、导电、屏蔽等核心性能，线缆组件产品选型优先级遵循“耐温→屏蔽→机械强度→重量”的原则，需结合具体应用场景优化选择。

   1）导体材料：导体作为电能与信号传输的核心，须具备高导电率、抗疲劳、耐腐蚀、轻量化等特性。目前航空线缆常用导体为镀银铜、镀镍铜，以高纯度无氧铜为基底（导电率≥100% IACS），其中镀银铜导体耐温可达200℃以上，适用于高频信号传输场景，如雷达、航电系统。

   2）绝缘与护套材料：绝缘与护套材料须具备耐高低温、阻燃、耐油、低烟、耐化学腐蚀等特性，避免因绝缘破损导致短路、信号干扰等故障。常用材料包括PTFE（聚四氟乙烯）、ETFE（乙烯-四氟乙烯共聚物）、聚酰亚胺（PI）、硅橡胶等。

   3）屏蔽材料：为抑制电磁干扰（EMI/RFI），保障信号传输的完整性，航空线缆需设计合理的屏蔽结构，屏蔽覆盖密度需达到85%～95%。屏蔽结构通常采用“铝箔/聚酯薄膜+镀锡/镀银铜编织层”的复合结构，其中铝箔/聚酯薄膜实现100%高频反射，铜编织层（编织角度55～65°，60°最优）实现低频屏蔽，兼顾屏蔽效能与柔性。对于高速差分、射频等特殊场景，采用双编织+隔离层结构；新型碳纳米管复合屏蔽材料可实现减重30%，屏蔽效能＞80dB@1GHz，已逐步应用于高端航空装备。

   4）连接器材料：连接器作为线缆组件产品的连接节点，须具备耐振动、耐环境、高插拔寿命等特性。常用连接器为MIL-DTL-38999Ⅲ系列圆形连接器、ARINC 600矩形连接器、SMP射频连接器等。接触件采用镀金处理（镀层厚度≥1.27μm），提升导电性能与耐腐蚀性；壳体多采用铝合金加表面处理方案，增强机械强度；密封胶圈采用硅橡胶、氟橡胶，保障密封性能，满足气密、防潮要求。

2.2 结构设计

航空线缆组件产品的结构设计需兼顾电气性能、机械性能与安装维护便利性，重点关注线径与载流、布线与隔离、端接强化、轻量化优化等环节。

   1）线径与载流设计：线径选型需结合载流量、电压降、环境温度等因素，如：环境温度125℃时需降额30%，避免因过载导致绝缘老化、导体过热。在高频信号传输场景，需考虑趋肤效应，优先采用多股绞合或空心导体，减少信号衰减。

   2） 布线与隔离设计：为减少不同类型线缆之间的干扰，需对功率线（≥28V）、信号线、射频线、低速数据线进行分束布线，以降低串扰。布线过程中需严格控制弯曲半径，通常静态弯曲半径≥6倍线径，动态弯曲半径≥10倍线径，避免锐角弯折（＜90°），防止绝缘开裂与屏蔽层断裂。

   3) 端接强化设计：连接器根部是振动疲劳的重点故障区，需设计应力消除结构，如采用尾部附件、热缩管、编织网管进行加固，抑制振动导致的端接松动、导体断裂。端子与导体的端接方式需结合导体类型与应用场景选择，压接方式适用于批量生产，焊接方式适用于高频、高温场景，确保端接的电气连续性与机械可靠性。

   4) 轻量化优化设计：轻量化是现代航空装备的核心需求之一，航空线缆组件产品的轻量化可通过材料优化与结构简化实现。如采用PI/PTFE超薄绝缘（壁厚0.1～0.2mm）、铝基复合材料护套、中空导体等方案。此外，通过优化布线路径、减少冗余线缆，可进一步实现整机减重。

2.3 电磁兼容设计

   航空电气系统中，各类线缆密集布置，电磁干扰问题突出，电磁兼容（EMC）设计是保障线缆组件产品正常工作的关键。电磁兼容设计需遵循“抑制干扰源、切断干扰路径、提升敏感设备抗干扰能力”的原则，重点从屏蔽设计、接地设计、滤波设计三个方面入手。

   1) 屏蔽设计：采用复合屏蔽结构，确保屏蔽层360°连续接触，避免屏蔽层断点导致的干扰泄漏。对于高频射频线缆，采用屏蔽层单端接地（低频）或双端接地（高频），避免地环路干扰。

   2) 接地设计：接地是抑制电磁干扰的重要手段，需建立统一的接地系统，将线缆屏蔽层、连接器壳体、设备外壳等可靠接地，接地电阻应≤1Ω。单端接地适用于低频线缆（＜1MHz），可避免地环路产生的干扰；双端接地适用于高频线缆（＞1MHz），可提升屏蔽效能，但需确保两端接地电位一致。

   3) 滤波设计：在连接器端口加装EMI滤波器，抑制传导干扰。需要注意的是，滤波设计需结合信号频率、干扰类型，优化滤波器参数，避免滤波器对正常信号的衰减。

3 发展趋势与展望

   随着航空航天产业的不断升级，结合数字化、智能化技术的发展，航空线缆组件设计与工艺正朝着以下方向发展：

   1)高频化与高速化：随着航电系统向5G、毫米波通信、相控阵雷达等方向发展，对线缆组件产品的高频信号传输能力要求不断提升，未来将重点研发高频、低损耗的线缆材料与结构，优化阻抗匹配设计，降低信号衰减，满足40GHz以上高频信号传输需求。

   2)轻量化与小型化：大型民用客机、无人机等装备对减重的需求日益迫切，未来将进一步推广铝基复合导体、超薄绝缘材料、空心导体等轻量化材料，优化布线结构，减少线缆体积与重量，同时提升线缆的集成度，适应小型化安装空间需求。

   3)智能化与数字化：数字化设计与制造技术将深度融合，采用三维仿真、数字孪生、人工智能等技术，实现线缆组件的虚拟设计、虚拟制造、虚拟测试，提升设计效率与制造精度；在服役过程中，采用分布式光纤传感技术等，实现线缆健康状态的实时监测与故障预警。

   4)国产化与自主化：目前，我国高端航空线缆组件的核心材料（如特殊氟塑料、高端连接器）与国外发达国家相比仍存在一定差距，未来将加大国产材料与零部件的研发投入，突破材料技术壁垒，建立自主可控的供应链体系，提升国产航空线缆组件产品的竞争力，满足国产大飞机、高端航空、航天装备的需求。

   5)绿色化与可持续化：结合航空产业的环保需求，未来将研发环保、可回收的线缆材料，优化制造工艺，减少污染物排放；通过轻量化设计，降低飞机燃油消耗与二氧化碳排放，实现绿色航空发展。

4 结论

   航空线缆组件作为飞行器电气系统的核心部件，其设计与工艺水平直接决定整机的安全性、可靠性与耐久性。线缆组件设计体现了电气、结构和工艺的多重设计和规则，是一个综合的结果，本文阐述了航空线缆组件设计技术，得出以下结论：

   1） 航空线缆组件设计需以环境适配、安全冗余、电磁兼容、轻量化为核心，重点优化材料选型、结构设计与电磁兼容设计，严格遵循行业标准，确保线缆组件产品在严苛环境下的稳定服役。

   2） 高频化、轻量化、智能化、国产化、绿色化是航空线缆组件的未来发展趋势，数字化设计与精密制造技术的深度融合，将成为突破技术瓶颈、提升线缆组件产品竞争力的关键路径。

未来，需进一步加大核心技术研发投入，突破国产材料与零部件的技术瓶颈，推动数字化、智能化技术在线缆组件设计与制造中的应用，不断优化航空线缆组件产品的性能，为我国航空航天产业的高质量发展提供支撑。
